fabrication de ma rampe d'éclairage HQI

fabrication de ma rampe
d'éclairage HQI



bonjour a tous

voilà je vous présente la fabrication de ma rampe HQI pour mon 840l
cette rampe mesure 1.55m par 40 cm de large
 elle accueil deux HQI encastrable de 150 watts chacun et deux tube osram biolux de 58 watts ce qui fait un total de 416watts et de 29400 lumens

Outils pour réaliser cette rampe:

 - une scie circulaire a bois

- une scie sauteuse

- scie a métaux

- un petit marteau

- différents tourne visces

- une visceuse

- une perceuse

- pince a dénuder

- pince coupante

- de bon serre joints

- pinceau pour le vernis

- papier de verre de 600

Matériaux necessaire a la fabrication

 - Contre plaqué de 5mm et 15 mm

- Medium de 15 mm

- Colle a bois extérieur

- Pointes sens tête

- Visces a bois de différentes tailles suivant l'épaisseur du bois

- Ruban adésif aluminium type plomberie (pour réaliser un réflecteur pour les tubes fluoréscents)

- Cables pour faire les branchements électrique.

- Deux écaires en métal pour fixer la rampe d'éclairage pour cette réalisation j'ai opté pour deux équerre en acier peint en blanc de 40/30cm

- Vernis V33 pour bateau, pour cette réalisation j'ai opté pour un vernis à bateau ambré. il a un superbe rendu!

- Deux goulottes électrique pour la réalistion de la rampe tube fluorescent

- 4 Embouts étenche (par chance j'en avais six qui dormaient dans un carton)

- 1 ballast électronique 2*58 watts

- 2 HQI de 150 watts encastrable

- 2 Ballast de 150 watts pour les HQI

et enfin prévoir une bonne semaine pour la réalisation

voici les photos du montage de la rampe

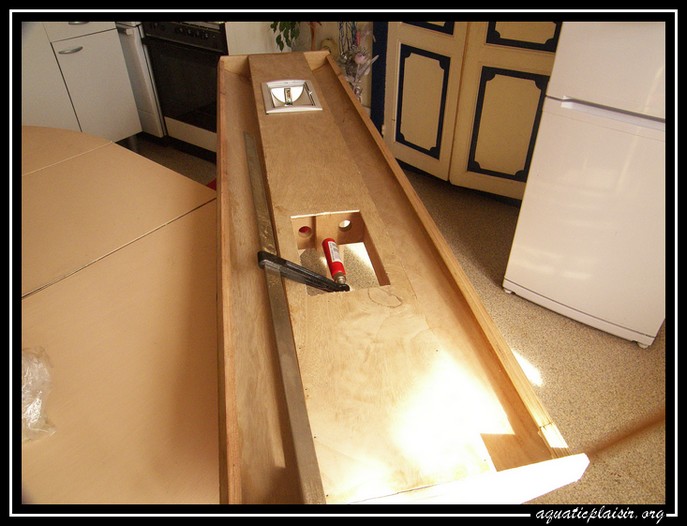

une petite vue avec un HQI provisoirement installé:







photo de l'assemblage terminé juste avant de la vernir





photo de la rampe enfin vernie





photo de la fabication de la rampe pour les tubes fluo grace à la goulotte électrique:

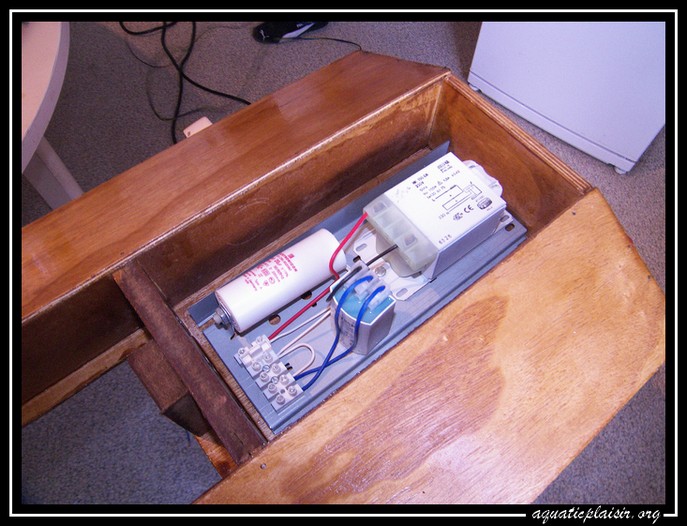

installation des deux HQI, des ballasts et des tubes fluo sur la rampe















Note: lors des branchements respecter les normes électrique!!
